气力输送泵

作者:常州华创压力容器有限公司    发布时间:2019-9-3 16:47:53    浏览量:14191


HC型浓相气力输送系统根据国内外先进技术及经验,结合科学实验,经过数年实践,被确认为是一种既经济又可靠的气力输送系统。该系统输送灰气比高,耗气量少,输送速度低,有效降低管道磨损。该系统主要由压缩空气气源,HC型发送器、控制柜、输送管、灰库五大部分。


一、压缩空气气源:

由空气压缩机、除油器、干燥器、储气罐及管道组成,主要为发送器及气控元件提供高质量的压缩空气。

二、发送器:

接受除尘器集灰斗的飞灰,经流化后通过输送管送至灰库。

三、控制柜:

以电脑集中控制各种机械元件动作,并附有手动操作机构。

四、输送管道:

经实验,输送距离可达1300米,管路寿命可达20000小时以上。

五、灰库:

由灰库本体、布袋除尘器、真空释放阀、料位计、卸灰设备等组成。

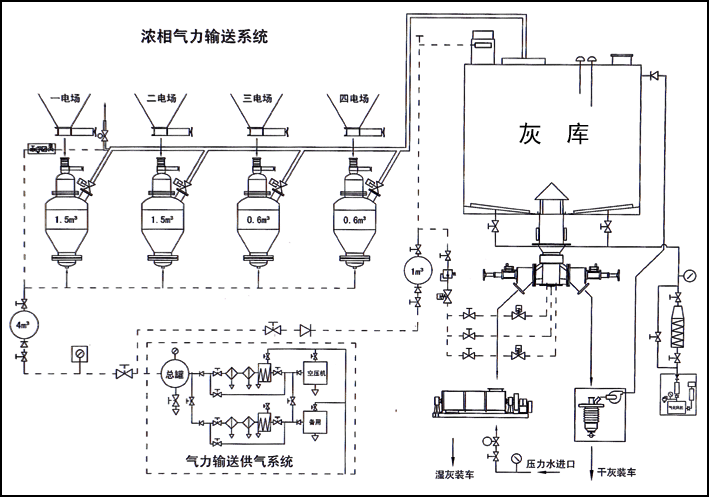

HC型浓相气力输送系统布置图





工艺流程说明

HC型正压浓相发送器工作过程分为四个阶段:

1、 进料阶段

进料阀打开,物料自由落入发送器内,当发送器内上升物料触及料位计后,料位计发出料满信号,进料阀自动关闭,完成进料过程。

2、 流化加压阶段

进气阀自动开启,压缩空气进入发送器底部,扩散后穿过流化床,在物料充分流化的同时,发送器内气压上升。

3、 输送阶段

当发送器内压力达到值时,压力传感器发出信号,出料阀自动开启,流化床上的物料流化加强,输送开始,发送器内物料逐渐减少,此过程中流化床上的物料,始终处于边流化边输送。

4、 吹扫阶段

当发送器内物料输送完毕,压力下降到管道阻力时,指示灯发出信号,通气延续一些时间,压缩空气清扫管路,然后进气阀关闭,间隔一些时间,关闭出料阀,打开进料阀,完成一次输送循环。
